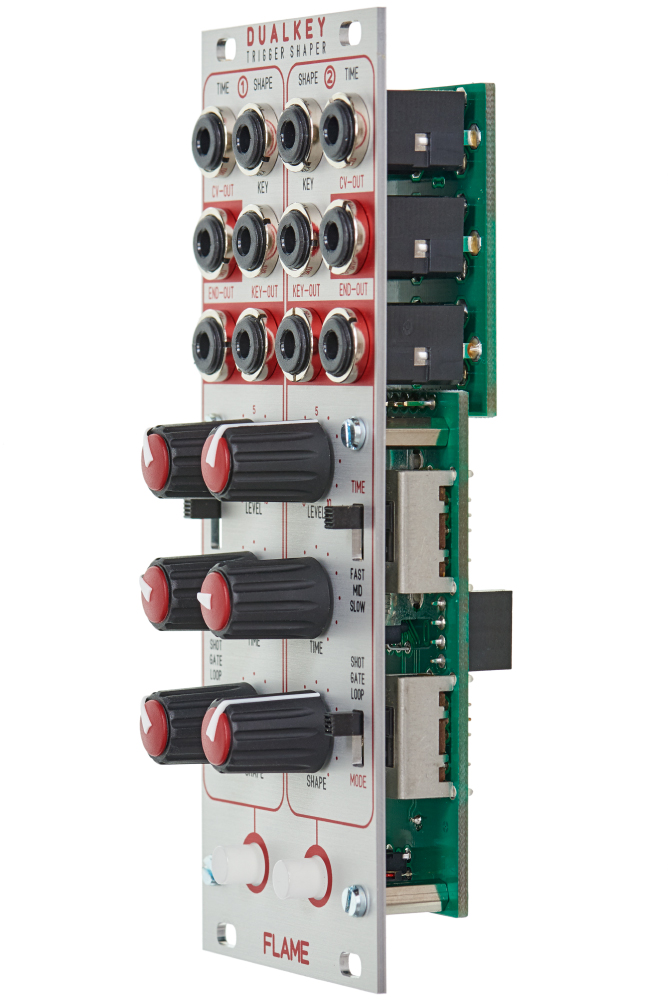

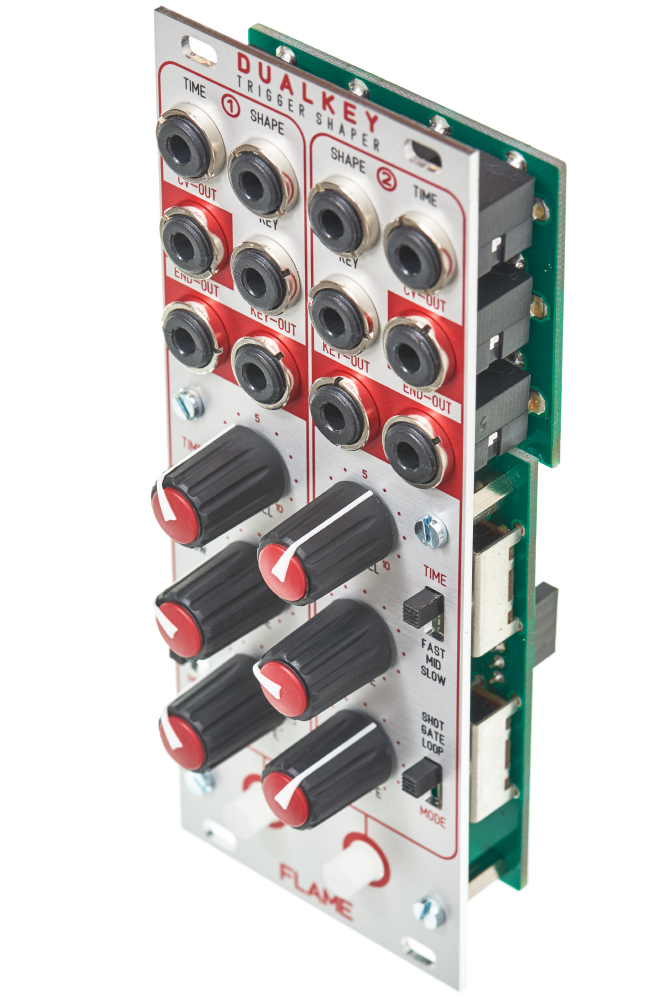

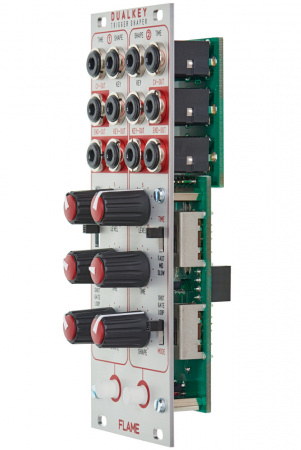

Dual key состоит из двух модуляторов, которые могут использоваться как A (H) D, A (S) R или оибающие цикла. Цепи активируются кнопками или входами. Длину и форму огибающих можно регулировать с помощью потенциометров. Кроме того, для модуляции имеются входы CV. В конце распада и фазы высвобождения генерируются триггерные напряжения, что означает, что можно связать оба модулятора. Точно так же несколько Dualkeys могут быть подключены последовательно. Помимо всего этого, модуль генерирует сигналы gate.

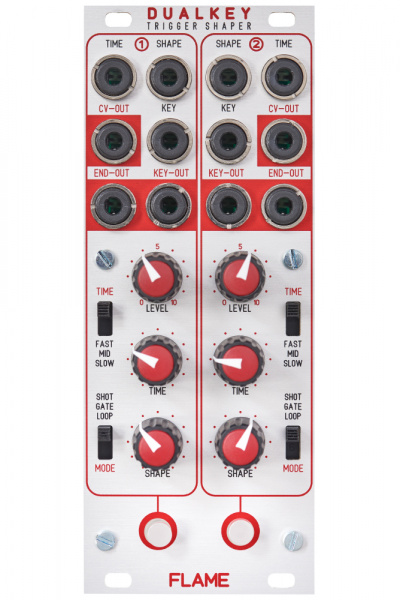

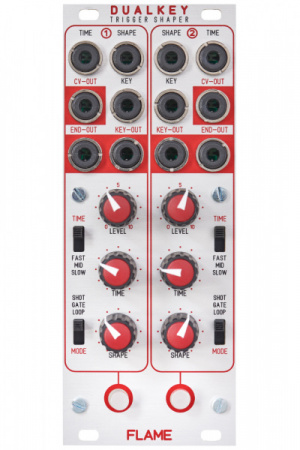

Хотя огибающие Dualkey кажутся одинаковыми, между ними существует важное различие: в то время как модулятор с левой стороны передней панели имеет логарифмический распад и фазу освобождения, правая сторона предлагает линейную характеристику. В противном случае обе схемы идентичны. Каждый модулятор имеет потенциометр для изменения формы огибающей. В деталях, пользователи могут смешать сигналы. Длительность атаки, отпускания и возможная фаза удержания определяется потенциометром Time. Кроме того, есть переключатель времени для выбора между тремя диапазонами управления. (Общий диапазон: от одной миллисекунды до одной минуты). Максимальный выходной уровень огибающей 10 В может быть уменьшен с помощью регулятора уровня. Благодаря входам CV можно модулировать параметры формы и времени. В этом случае потенциометры служат аттенюаторами.

Огибающие могут быть активированы с помощью триггера соответственно входов затвора (клавиши) или кнопок. Каждый модулятор предлагает три режима работы. Помимо выходов огибающей, в модуле есть триггер (End-Out) и разъемы ворот (Key-Out).

Режимы работы:

Shot: Огибающая работает в режиме A (H) D. Длительность фаз атаки, удержания и затухания определяется элементами управления временем. После завершения секции распада на соединителе End-Out подается триггерный сигнал. Key Out испускает сигнал затвора, пока активен сигнал огибающей.

Gate: Огибающая работает в режиме A (S) R. Длины атаки и отпуска определяются элементами управления временем. Фаза поддержания остается активной до тех пор, пока на входе затвора присутствует сигнал. После завершения секции освобождения на соединителе End-Out выдается триггерный сигнал. Разъем Key-Out отображает сигналы Gate In

Loop: аналогично режиму A (H) D, но здесь огибающая зациклирована до тех пор, пока на входе gate присутствует сигнал. Разъем Key-Out отображает сигналы Gate In.

3U Eurorack module
Ширина модуля: 10HP, глубина 30 мм
Потребляемая мощность: 40mA @ +12V и 5mA @ -12V

Разъемы:
на каждую огибающую:
Gate respectively trigger input
Shape and time CV inputs
CV, gate and trigger outputs
