Doepfer Amplifier Kit for A-110-4 Quadrature VCO v1

Плата расширения для A-110-4 Thru Zero Quadrature VCO. Схема увеличивает выходной уровень первой версии генератора (до октября 2015 года) от примерно 3 В до 10 В. Более поздние модули, включая синюю специальную версию A-110-4SE, имеют встроенный усилитель по умолчанию.

Существует два способа проверить, подходит ли плата расширения для A-110-4:

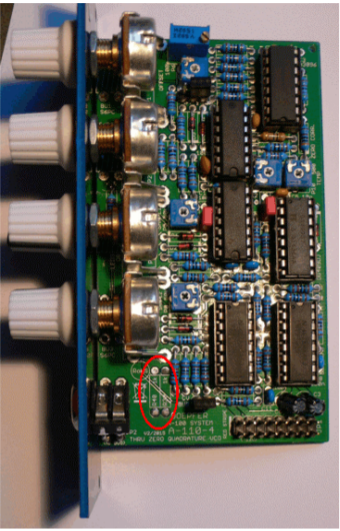

●  На задней части лицевой панели или на монтажной плате каждого Thru Zero Quadrature VCO есть наклейка, информирующая о дате производства. Если модуль был сделан до октября 2015 года, обновление полезно.

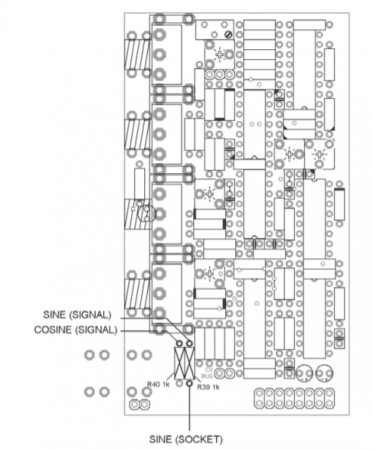

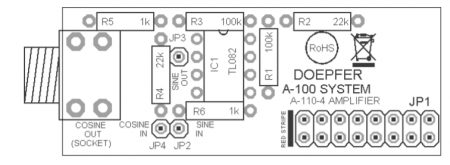

●  Новые версии A-110-4 поставляются с IC под названием TL082, которая расположена прямо за разъемом Cosinus на монтажной плате. Если такой компонент присутствует, обновление не требуется.

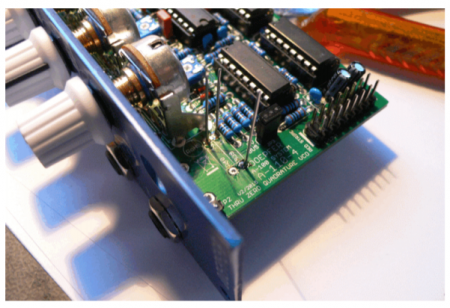

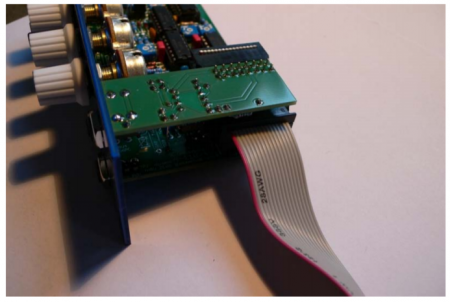

Для модернизации A-110-4 с комплектом усилителя необходимы базовые навыки пайки.
