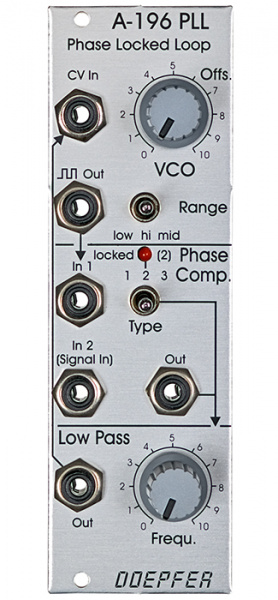

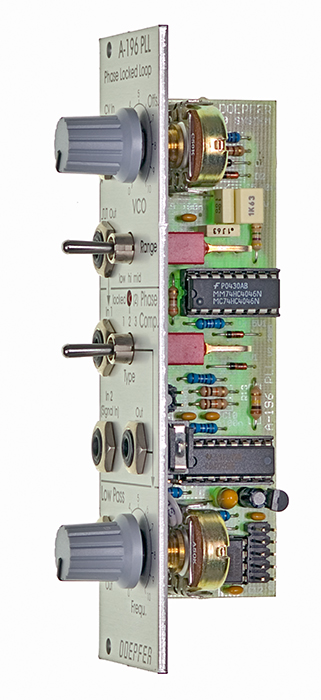

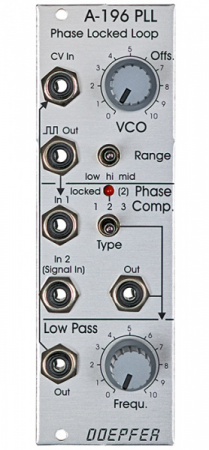

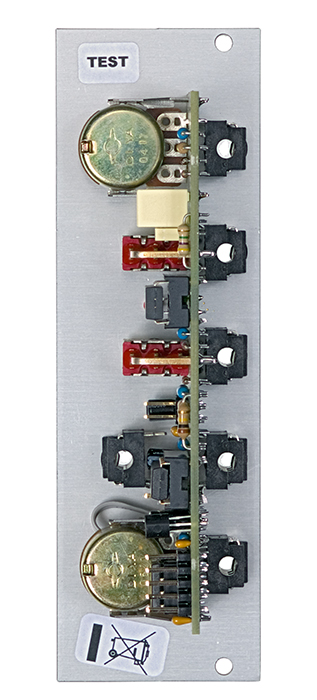

Doepfer A-196 Phase Locked Loop (PLL) - экспериментальный модуль с фазовой автоподстройкой, который синхронизирует внутренний высокоскоростной генератор с внешним аудиосигналом. Конечно, есть некоторые побочные эффекты, потому что этот процесс не происходит идеально в реальном времени и немного «летаргический». Встроенный фильтр нижних частот и три разных фазовых компаратора, которые также изменяют звук. Очень сложный модуль, который требует времени для понимания. А-196 содержит так называемый цикл фазовой автоподстройки частоты (ФАПЧ). PLL состоит из трех частей: генератора с напряжением (VCO), фазового компаратора (ПК) и фильтра нижних частот (LPF). Все части обычно соединены с системой обратной связи с обратной связью. Выход внутреннего VCO (линейного CV-управления, выход прямоугольной волны) сравнивается с внешним сигналом (например, выходом прямоугольника VCO-A-110) в так называемом фазовом компараторе (ПК).
Выходной сигнал фазового компаратора представляет собой цифровой сигнал (низкий / высокий / тристатный), который указывает, когда частота ответственная за разность фаз двух входных сигналов отрицательна, равна нулю или положительна. Выход фазового компаратора обрабатывается фильтром нижних частот (LPF) для генерации плавного напряжения, которое используется для управления частотой внутреннего VCO.
3 единицы VCO, ПК и LPF образуют цикл обратной связи, который работает следующим образом:  Управляющее напряжение (выход LPF) увеличивается, пока внешняя частота выше частоты внутреннего VCO и перестает увеличиваться, когда обе частоты становятся идентичными.  Но есть некоторые камни преткновения:
Могут быть сделаны различные типы фазовых компараторов с преимуществами и недостатками.
Некоторые фазовые компараторы блокируют гармоники, то есть, если две частоты, которые нужно сравнить, являются целыми кратными.
Но для некоторых приложений это может быть использовано для создания интересных эффектов.
A-196 содержит 3 разных типа фазовых компараторов:
- PC1 - это простой эксклюзивный OR, который даже блокирует гармоники.
- PC2 - это так называемый RS-триггер
- PC3 - более сложная сеть цифровой памяти.
Пользователь может выбрать один из трех фазовых компараторов с 3-позиционным переключателем.
Когда PC2 используется, светодиод отображает «заблокированное» состояние, то есть когда частота внутреннего VCO идентична внешней частоте.
Особое внимание должно быть уделено частоте LPF. Чтобы получить плавное управляющее напряжение для VCO, частота LPF должна быть намного меньше самой низкой частоты внутреннего или внешнего аудиосигнала. В противном случае частота внутреннего VCO будет дрожать или колебаться вокруг правильной частоты. Но для специальных эффектов этот джиттер частоты можно использовать намеренно.
Пример:
частоты в диапазоне 50 Гц ... 1 кГц должны обрабатываться с помощью PLL. Поэтому частота LPF должна составлять около 10 Гц или даже меньше. Такая низкая частота LPF вызывает заметное увеличение внутреннего VCO. Когда частота сигналов внешнего сигнала сказывается, например, между 500 Гц и 1 кГц требуется около 0,1 секунды, пока внутренний VCO не достигнет новой частоты (например, портаменто). Поэтому нужно найти компромисс между джиттером частоты и портаменто.
Но эти замечания справедливы только для «идеального» рабочего PLL. Поскольку A-196 используется в музыкальной среде, «проблемы» и недостатки со временем дрожания и разгона приводят к дополнительным музыкальным приложениям, таким как эффекты портаменто, колебания частот или гармоническая блокировка в зависимости от типа частотного компаратора и постоянной времени PLL.
Еще одним очень важным применением PLL является умножение частоты в сочетании с внешним делителем частоты.
Для этого выход PLL-VCO обрабатывается через внешний делитель частоты (например, A-163, A-160, A-161, A-115), прежде чем он подается в In1 фазового компаратора.

В этом случае частота PLL-VCO будет кратной основной частоте. Например, если используется A-163 и доведено до коэффициента деления 5, частота PLL-VCO будет в 5 раз больше частоты основного VCO. Вследствие этого частотное деление (A-163) приводит к умножению частоты на схему PLL.
В сочетании с частотой низких частот PLL можно реализовать несколько эффектов (умножение частоты с портаменто или колебание).
Частотное умножение можно даже использовать для управления графическим VCO. Если ваш графический VCO, например. имеет 8 шагов (например, A-155), и вы используете делитель частоты с коэффициентом 8 в обратной связи PLL, выход графического VCO имеет такую ​​же частоту, что и основной VCO.
A-196 является экспериментальным модулем, и его функции не могут быть описаны прямо так же, как и для других модулей. Пользователь может опробовать его возможности путем проб и ошибок.

Характеристики:

• Тип: модуль 3U Eurorack
• Вид модуля: Phase Locked Loop (PLL)
• Ширина: 8HP
• Глубина: 40 мм
• Потребляемая мощность: 40mA (+12V) / 0mA (-12V)
• Разъемы: CV input, Square output, Signal In1 input, Signal In2 input, Signal output, Low Pass output
• Вес: 0,14 кг
