Doepfer A-184-1 Ring Mod./S&H/T&H/Slew Limiter

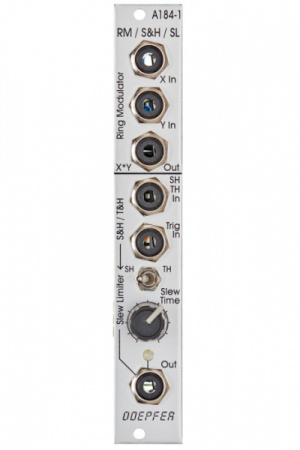

Doepfer A-184-1 Ring Mod./S&H/T&H/Slew Limiter - компактный модуль, объединяющий ринг-модулятор, S&H/T&H и Slew Limiter. Верхняя секция состоит из половины кольцевого модулятора A-144 и имеет входы для сигналов X и Y. Выход X/Y излучает модулированный / кольцевой модулированный сигнал. Нижняя часть представляет собой sample & hold, в сочетании с slew limiter. Модуль имеет вход для сигнала сэмпла и вход триггера. Есть режим выбора переключателя, так как модуль может работать как sample & hold или track & hold. Когда в режиме T & H не применяется триггер, этот раздел может использоваться как индивидуальный slew limiter.

Техническое примечание:
Функция S&H или T&H реализуется аналогично с помощью электронного переключателя, за которым следует удерживающий конденсатор с буферной схемой. Напряжение на выходе дрейфует в фазе удержания, так как конденсатор постепенно разряжается через паразитные сопротивления. Дрейф обычно составляет около 30 мВ/мин и также зависит от факторов окружающей среды, таких как влажность воздуха. Таким образом, модуль только частично подходит для хранения сигналов CV, которые используются для управления высотой звука VCO.

Характеристики:

• Тип: модуль 3U Eurorack
• Вид модуля: Ring Mod/S&H/T&H/Slew Limiter
• Ширина: 4HP
• Глубина: 40 мм
• Потребляемая мощность: +40mA (+12V) / -30mA (-12V)
• Разъемы:  ring modulator: X input, Y input, X*Y output; sample & hold / slew limiter: sample input, trigger input, S&H/slew output
• Вес: 0,1 кг
