Doepfer A-166 Dual Logic Module

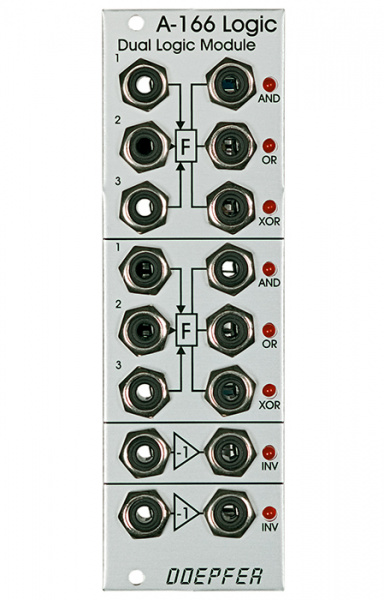

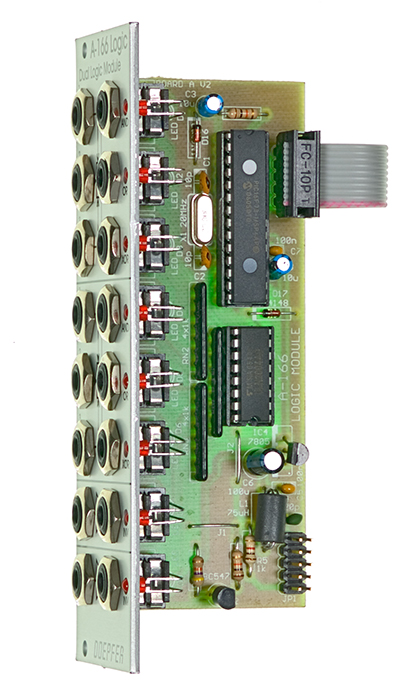

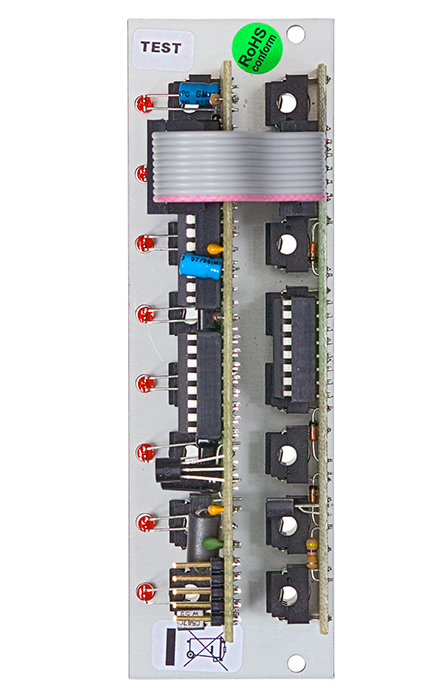

Doepfer A-166 Dual Logic Module - двойной логический модуль с 3 входами для каждого блока. В этом модуле есть два раздела, которые работают с принципами логики. Каждый из них имеет три входа со своими логическими состояниями («1» = высокий / «0» = низкий), который сравнивается, комбинируется и, наконец, выводится на три логических выхода: AND, OR и исключающее OR (EXOR). Кроме того, есть два логических инвертора для переключения логических состояний. Модуль предназначен объединения и связывания цифровых сигналов, таких как часы, триггеры и gate.
Три входа в каждом разделе анализируют, какие цифровые состояния присутствуют на входах. Входы нормализованы (1-> 2-> 3), поэтому можно работать с менее чем тремя входными сигналами.
В каждом разделе три выхода логических функций доступны одновременно:
● AND: Выход идет «высоко», когда все входы «высоки».
● OR: Выход идет «высоко», когда хотя бы один вход «высокий».
● XOR: Выход идет «высоко», когда нечетное количество входов «высокое», а остальное «низкое».
Логические инверторы могут изменять вышеупомянутые функции в NAND, NOR и NEXOR.
Запомните: логический инвертор превращает «0» в «1» и наоборот. Он инвертирует логическое состояние, а не значение напряжения (т. е. +5 В не будет превращаться в -5 В).

Характеристики:

• Тип: модуль 3U Eurorack
• Вид модуля: логический модуль
• Ширина: 8HP
• Глубина: 50 мм
• Потребляемая мощность: 40mA @ +12V и 20mA @ -12V
• Разъемы: per logic section: 3 inputs, AND output, OR output, XOR output, per logic inverter: input, output
• Вес: 0,14 кг
