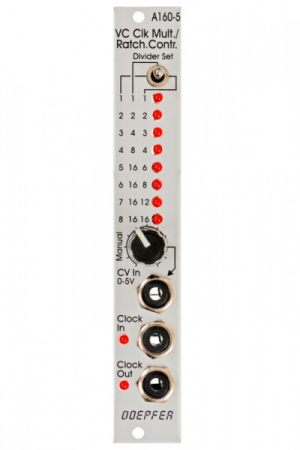

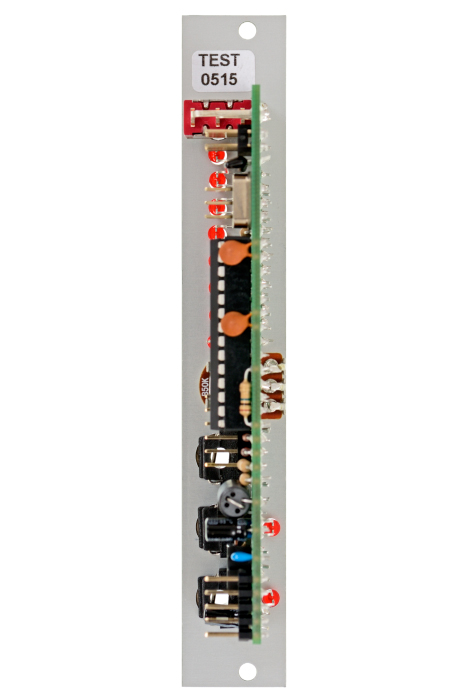

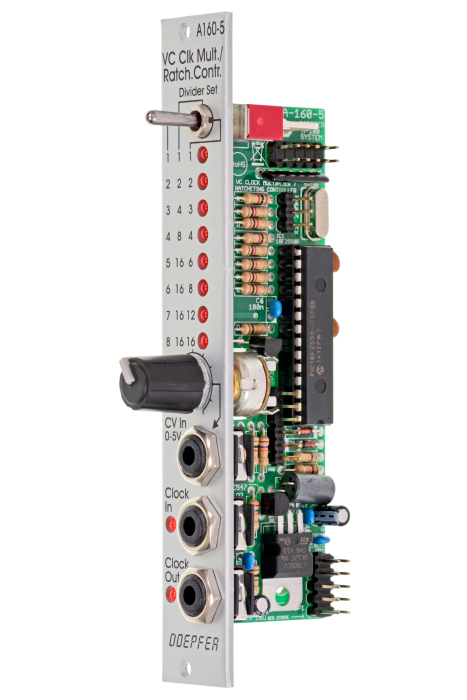

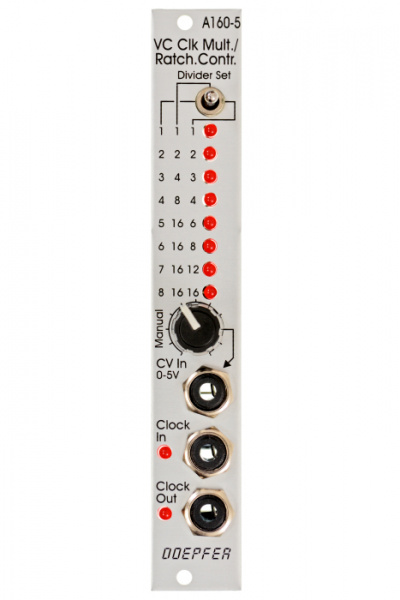

Doepfer A-160-5 Clock Multiplier/Ratcheting Controller

Doepfer A-160-5 Clock Multiplier/Ratcheting Controller - множитель часов с потенциометром регулировки или регулируемым по напряжению фактором умножения. Он имеет три режима, каждый из которых зависит от разных факторов: целые числа, мощность двух факторов и сочетание обоих. Модуль подходит для синхронизации часов, например, для двойного времени, но также для создания разломов последовательностей, где один шаг генерирует более одного гейта.
Три режима предлагают следующие коэффициенты умножения:
● целые числа: 0, 1, 2, 3, 4, 5, 6, 7, 8
● мощность двух: 0, 1, 2, 4, 8, 16
● смешанный: 0, 1, 2, 3, 4, 6, 8, 12, 16
Коэффициент умножения может быть установлен с помощью элемента управления, если CV не пропатчен. Модуль принимает CV от 0V до +5V. Из-за характера умножения тактовых импульсов требуется несколько входных тактовых импульсов до тех пор, пока выходной сигнал синхронизации не станет стабильным. Нужно усреднять несколько входных тактовых импульсов для генерации умноженного выходного тактового сигнала. Даже когда частота входных тактовых импульсов изменяется, потребуется несколько циклов, пока выходной сигнал синхронизации не будет корректным, так как модуль не может видеть будущее входного тактового сигнала. Сгенерированный выходной сигнал часов выводится из последних нескольких циклов входного тактового сигнала. Следовательно, модуль должен управляться только тактовым сигналом с постоянной или медленно меняющейся частотой.

Характеристики:

• Тип: модуль 3U Eurorack
• Вид модуля: множитель часов
• Ширина: 4HP
• Глубина: 35 мм
• Потребляемая мощность: 50 мA
• Разъемы: Clock in, clock out, CV input for factor of multiplication
• Вес: 0,06 кг
