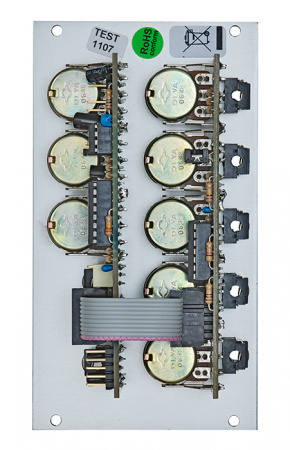

Doepfer A-106-1 X-Treme Filter - фильтр, основанный на легендарном фильтре MS-20. Гибкий 12dB lowpass и 6dB highpass с отдельными входами для фильтров и бесконечные комбинации того, как смешивать фильтры и их полярности.. не совсем то же самое, что и фильтр MS20, но аналогичный. Знаменитый оригинал MS20 включал два фильтра: lowpass 12 дБ и высокочастотный фильтр 6 дБ, соединенные последовательно со специальной конструкцией. Doepfer нашли способ использовать одну и ту же схему одновременно как lowpass и highpass для двух разных аудиосигналов (немного похожих на фильтр A-101-1 Steiner Vactrol, который имеет даже разные аудиовходы, но со специальной схемой MS20 ). Для этого доступны два отдельных аудиовхода для низких частот (LP) и highpass (HP) с отдельными регуляторами уровня. Сокеты нормированы, то есть сигнал, подаваемый на вход LP, доступен для входа HP также при условии, что в входной разъем HP не вставлен штекер. Регулятор уровня входа HP реализуется как поляризованный вход. Это означает, что сигнал может быть добавлен с той же полярностью (+ диапазон) или противоположной полярностью (- диапазон) по сравнению с входом LP. Это позволяет выполнять функции notch (+) и bandpass (-) фильтров. Это наиболее гибкое решение, которое позволяет реализовать следующие функции:
● Lowpass: аудиосигнал подается на вход LP, уровень управления HP установлен на ноль, регулятор уровня LP установлен на желаемое значение
● Highpass: аудиосигнал подается на вход LP или HP, регулировка уровня LP установлена на ноль, уровень управления HP установлен на желаемое значение (в этом случае не имеет значения, выбрано ли положительное или отрицательное усиление с помощью поляризатора)
● Комбинация Lowpass / Highpass с одним звуковым сигналом: аудиосигнал подается на вход LP, регуляторы уровня LP и HP устанавливаются на желаемые уровни:
○ специальная настройка 1: если регуляторы уровня для LP и HP заданы таким образом, что оба уровня идентичны с одинаковой полярностью (т.е. + диапазон регулировки уровня HP), и нет или мало искажений, только один получает фильтр notch.
○ специальная настройка 2: если регуляторы уровня для LP и HP заданы таким образом, что оба уровня идентичны с противоположной полярностью (т. е. - диапазон регулировки уровня HP), и нет или мало искажений, только один получает bandpass фильтр.
○ Замечание для настроек 1 и 2: оригинальная схема MS20 не была запланирована для приложений с notch и bandpass фильтрами. Фильтры notch и bandpass должны рассматриваться как бесплатный бонус и иметь упомянутые выше недостатки. Причина в том, что нижний предел имеет 12 дБ / oct. и верхнюю границу 6 дБ / oct. Это приводит к фазовым отношениям, которые не позволяют пропускать и вырезать просто путем добавления / вычитания сигналов, как для других конструкций фильтров (для инсайдеров: всегда остается сдвиг фазы на 90 градусов). Для лучших notch и bandpass следует использовать другие фильтры A-100 - или два A-106-1, подключенных последовательно (получим bandpass) или параллельно (получим notch) с подходящими настройками частоты.
● Lowpass и highpass с двумя различными аудиосигналами: два аудиосигнала подаются на вход LP соответственно. Вход HP, регуляторы уровня для LP и HP установлены на желаемые уровни. Для +/- управления входом HP важно в этом случае, если два входных сигнала согласованы по фазе (например, два разных выхода одного и того же выхода VCO или VCO и сигнал с разделением частоты, полученный от этого VCO), или нет фиксированная фазовая корреляция между двумя сигналами (например, два разных VCO). В первом случае диапазон и - и + управления HP приводит к различным результатам фильтрации. Во втором случае нет разницы, если используется + или - диапазон управления HP.
Характеристики:
● Lowpass: аудиосигнал подается на вход LP, уровень управления HP установлен на ноль, регулятор уровня LP установлен на желаемое значение
● Highpass: аудиосигнал подается на вход LP или HP, регулировка уровня LP установлена на ноль, уровень управления HP установлен на желаемое значение (в этом случае не имеет значения, выбрано ли положительное или отрицательное усиление с помощью поляризатора)
● Комбинация Lowpass / Highpass с одним звуковым сигналом: аудиосигнал подается на вход LP, регуляторы уровня LP и HP устанавливаются на желаемые уровни:
○ специальная настройка 1: если регуляторы уровня для LP и HP заданы таким образом, что оба уровня идентичны с одинаковой полярностью (т.е. + диапазон регулировки уровня HP), и нет или мало искажений, только один получает фильтр notch.
○ специальная настройка 2: если регуляторы уровня для LP и HP заданы таким образом, что оба уровня идентичны с противоположной полярностью (т. е. - диапазон регулировки уровня HP), и нет или мало искажений, только один получает bandpass фильтр.
○ Замечание для настроек 1 и 2: оригинальная схема MS20 не была запланирована для приложений с notch и bandpass фильтрами. Фильтры notch и bandpass должны рассматриваться как бесплатный бонус и иметь упомянутые выше недостатки. Причина в том, что нижний предел имеет 12 дБ / oct. и верхнюю границу 6 дБ / oct. Это приводит к фазовым отношениям, которые не позволяют пропускать и вырезать просто путем добавления / вычитания сигналов, как для других конструкций фильтров (для инсайдеров: всегда остается сдвиг фазы на 90 градусов). Для лучших notch и bandpass следует использовать другие фильтры A-100 - или два A-106-1, подключенных последовательно (получим bandpass) или параллельно (получим notch) с подходящими настройками частоты.
● Lowpass и highpass с двумя различными аудиосигналами: два аудиосигнала подаются на вход LP соответственно. Вход HP, регуляторы уровня для LP и HP установлены на желаемые уровни. Для +/- управления входом HP важно в этом случае, если два входных сигнала согласованы по фазе (например, два разных выхода одного и того же выхода VCO или VCO и сигнал с разделением частоты, полученный от этого VCO), или нет фиксированная фазовая корреляция между двумя сигналами (например, два разных VCO). В первом случае диапазон и - и + управления HP приводит к различным результатам фильтрации. Во втором случае нет разницы, если используется + или - диапазон управления HP.
Характеристики:
- Тип: модуль 3U Eurorack
- Вид модуля: фильтр
- Ширина: 14 HP
- Глубина: 40 мм
- Потребляемая мощность: 30 мА
- Разъемы: 3 cutoff CV inputs: 1x 1V/octave, 1x with polarizer, 2x with attenautor, low pass input, normalized to high pass input, resonance loop (in and out), audio output
- Вес: 0,2 кг
