RME ADI642

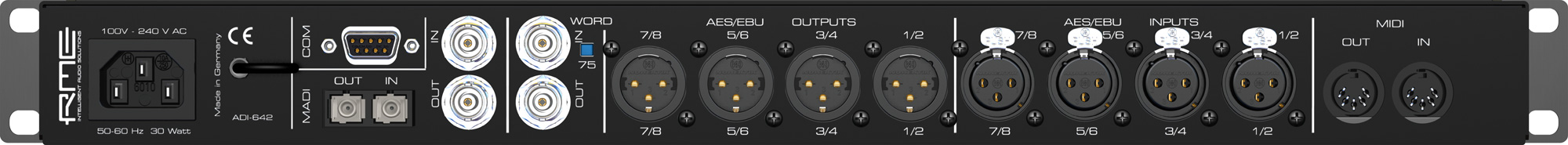

RME ADI642 - восьмиканальный 24-разрядный преобразователь формата. Устройство осуществляет преобразование цифрового сигнала между форматами AES/EBU и MADI. Поддерживаются частоты дискретизации до 192 кГц. С повышением частоты дискретизации максимальное число доступных каналов по MADI сокращается до 32 при частотах дискретизации свыше 48 кГц или до 16 при частотах дискретизации свыше 96 кГц), форматы AES Double и Quad Wire, форматы MADI Double и Quad Wire, 56- и 64-канальные варианты MADI, передача MIDI-информации через интерфейс MADI. Есть развитый маршрутизатор с матрицей размерностью 72 x 72. Возможно управление устройством по MIDI, соединение нескольких таких устройств в цепочку по MADI, распределение сигнала между ними и комбинирование нескольких сигналов в формате MADI в один поток, причем система конфигурируется автоматически и компенсирует задержку сигнала, возникающую и накапливающуюся при прохождении им каждого устройства. На задней панели расположены 4 электрических цифровых входа и четыре электрических цифровых выхода формата AES/EBU (XLR), оптический цифровой вход и оптический цифровой выход формата MADI, электрический цифровой вход и электрический цифровой вход формата MADI (BNC), вход и выход Word Clock (BNC), светодиодный индикатор синхронизации, порт RS-232 (девятиконтактный разъем типа D-Sub), MIDI-вход и MIDI-выход (DIN-5). Мониторный аналоговый стереовыход для наушников (джек на передней панели) с регулятором громкости и 24-разрядными цифро-аналоговыми преобразователями, поддерживающими частоты дискретизации до 192 кГц, позволяет прослушивать любую из 36 пар входных каналов. Все необходимые настройки осуществляются с помощью расположенных на передней панели 39 светодиодных индикаторов, двух двухсимвольных светодиодных дисплеев, девяти кнопок и одной ручки. Также есть выключатель питания и гнездо сетевого кабеля.

Характеристики:

• Тип: конвертер
• Число каналов: 8
• Форматы: AES/EBU, MADI
• Входной MADI: 1 х BNC, 1-кратным оптическим
• Выходной MADI: 1 х BNC, 1-кратным оптическим
• Входной AES / EBU: 4 х XLR, электрически изолированный, высокочувствительный входной каскад (меньше 0,3 Vpp), SPDIF совместим
• Выходной AES / EBU: 4 х XLR, сбалансированный трансформатор, 5 Vpp
• Входной word clock: BNC, цепи сигнала адаптации ( 1,2 Vpp)
• Выходной word clock: BNC, низкой импеданс сопротивления, 4 Vpp в 75 Ом
• MIDI вход и выход: с помощью двух 5-контактных DIN разъемов
• Синхронизация источников: MIDI, AES, Word Clock, внутренние
• Varipitch: от входного сигнала или Word Clock
• Частоты дискретизации: 44,1 кГц, 48 кГц, 88,2 кГц, 96 кГц, 176,4 кГц, 192 кГц, переменной (синхронизации / Word Clock)
• Частота дискретизации диапазон: MIDI: 32 - 192 кГц, Word Clock: 27 кГц - 200 кГц, AES: 28 кГц - 200 кГц
• Jitter: Внутренние часы  меньше 1 нс, внешние часы меньше 1 нс
• Jitter подавления: > 30 дБ (2,4 кГц)
• Jitter чувствительность: все ФАПЧ работают безошибочно даже при 100 нс
• Питание: Внутренний режим переключения PS, 100 В - 240 В AC, 20 Вт
• Габариты: 483 x 44 x 205 мм
