Doepfer MSY2

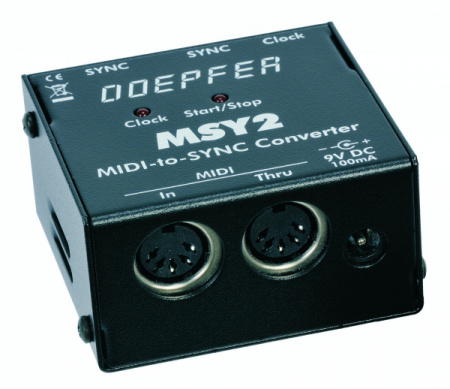

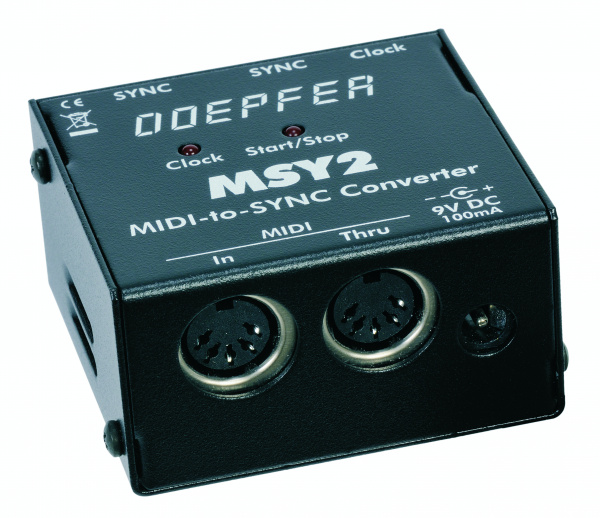

Doepfer MSY2 - компактный MIDI-интерфейс, который преобразует события реального времени MIDI Clock, Start и Stop в соответствующие сигналы Clock и Start / Stop стандарта SYNC. MSY2 оснащен двумя гнездами SYNC DIN (параллельно), разъемом mini Jack Clock (3,5 мм), MIDI-in и MIDI-Thru. SYNC-CLOCK - это периодический сигнал (0 / + 5V), представляющий темп. SYNC-START / STOP - сигнал, который указывает одно из двух возможных состояний: START = + 5V, STOP = 0V. Clock pin стандарта SYNC дополнительно доступен из разъема mini Jack, например для синхронизации входа арпеджио аналогового синтезатора с MIDI. MSY2 позволяет преобразовать MIDI CLOCK в 1:1 в SYNC CLOCK (т. е. 1 тактовый сигнал MIDI запускает 1 тактовый импульс SYNC), а также уменьшение темпа путем деления входящей тактовой частоты MIDI на целочисленный коэффициент. Коэффициент может быть установлен на любое значение от 1 до 16 с DIP-переключателем в нижней части MSY2. Это соответствует 96 ... 6 ppm или 24 ... 1,5 ppq (ppm = импульсы на единицу измерения / ppq = импульсы на четверть ноты). Фактор 1 соответствует конверсии 1: 1. В этом случае ширина импульса выходного тактового сигнала фиксируется примерно до 4 миллисекунд. 16 - это максимальное уменьшение частоты, то есть после 16 тактовых сигналов MIDI появляется 1 SYNC-часы. Для всех коэффициентов деления, превышающих 1, ширина импульса тактового сигнала соответствует выбранному разделительному фактору. С двумя другими переключателями полярность Start / Stop и полярность Clock могут быть изменены для специальных приложений, не соответствующих стандарту SYNC.

Характеристики:

• Тип: MIDI-интерфейс

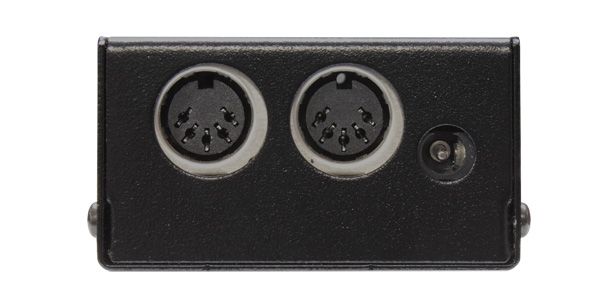

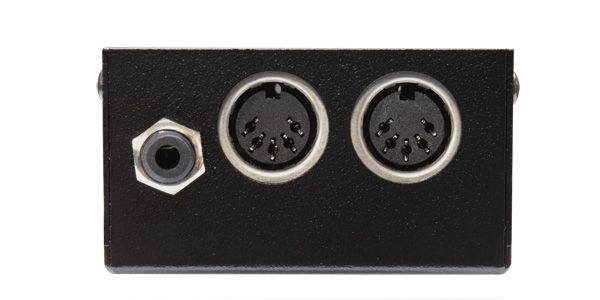

• Разъемы: 2 SYNC DIN (параллельно), mini Jack Clock (3,5 мм), MIDI-in, MIDI-Thru

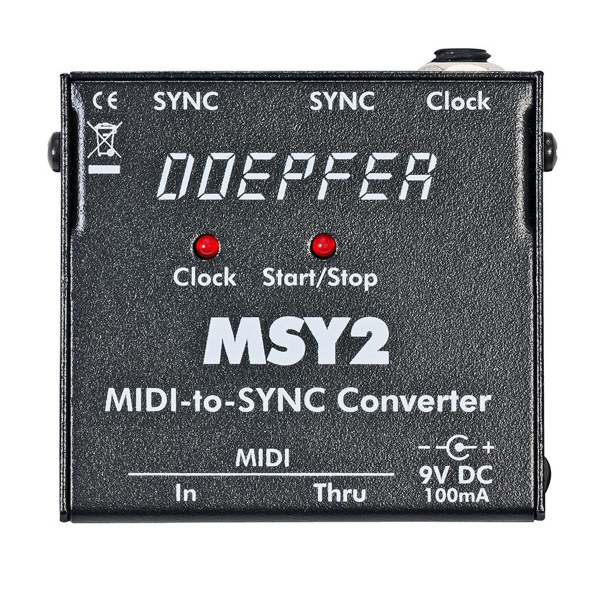

• Clock и Start/Stop отображаются 2-мя светодиодами

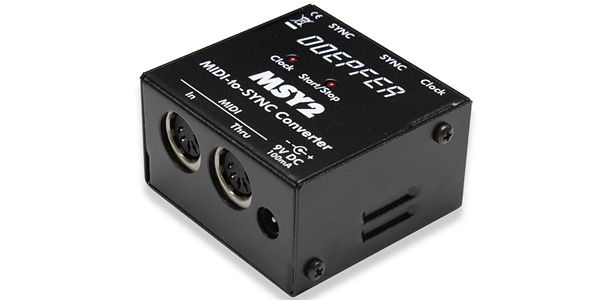

• Металлический корпус, изготовленный из листовой стали толщиной 1 мм (до весны 2011 года цвет корпуса был серебристо-серым, с весны 2011 года цвет корпуса черный)
• Питание: внешний источник питания (7-15 В постоянного тока / мин. 100 мА)
• Габариты: 60 x 60 x 35 мм
