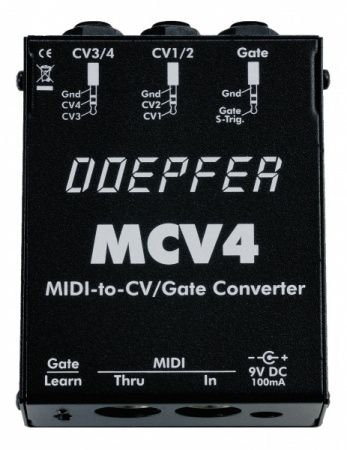

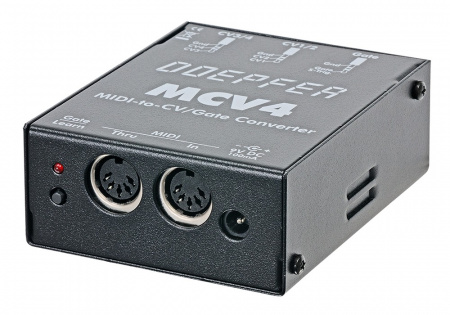

Doepfer MCV4

MCV4 - это бюджетный MIDI-to-CV-интерфейс для управления винтажными монофоническими синтезаторами через MIDI. MCV4 снабжен 4 аналоговыми выходами управляющего напряжения (CV1 ... 4) и одним выходом Gate / Trigger.

Основные функции:
•   4 аналоговых управляющих напряжения CV1 ... CV4
•   Диапазон напряжения для CV1 ... 4: 0 ... + 5V, разрешение 8 бит (эквивалентно 1/4 полутонному разрешению)
•   CV1 for pitch control (обычно VCO CV)
•   CV2 ... 4 для контроля напряжения других функций (например, частоты VCF, громкости, модуляции)
•   MIDI-контроль CV1..4:
     -  CV1: включение / выключение Pitch Bend, характеристика 1 В / октава
     -  CV2 монофоническое послекасание
     -  Скорость CV3 и / или объем (контроллер № 7)
     -  CV4 velocity и / или любой контроллер (установка номера контроллера через кнопку обучения)
•   Pitch-bend используется для генерации CV1 с разрешением 1/4 полутона
•   Тип Gate Output может быть выбран с помощью перемычки внутри устройства между триггером напряжения (+ 5 В или напряжением питания) и S-триггером (переключаемый триггер)
•   MIDI-канал и контрольная нота для CV1 = 0V регулируется с помощью кнопки обучения
•   Различные режимы назначения для CV1 (максимальная нота, последняя нота, референсная нота)
•   Ретриггер on / off при игре на легато
•   gate/trigger polarity normal/inverted
•   Два 1/4" stereo jack гнезда для CV1/2 и CV3/4
•   1/4" mono jack гнездо для gate/trigger
•   Оптический дисплейgate / trigger через светодиод
•   MIDI-In, MIDI-Thru
•   Энергонезависимая память для настроек параметров
•   Устойчивый металлический корпус, 1 мм листовая сталь. До весны 2011 года цвет корпуса был серебристо-серым. С весны 2011 года цвет корпуса черный.
•   Габариты  95x75x35 мм

Дополнительные замечания:

MIDI-канал, референсная нота для CV1 (это MIDI-нота, соответствующая 0V CV1 и, таким образом, самая минимальная возможная нота аналогового синтезатора, подключенного к MCV4) и номер контроллера для CV4 настраиваются с помощью функции обучения. Для этого необходимо нажать кнопку обучения и необходимые MIDI-сообщения, будут отправлены с устройства управления MIDI (синтезатор MIDI, клавиатура, секвенсор ...). Другие параметры (повторитель, полярность триггера, режим назначения ...) настраиваются в режиме обучения с помощью сообщений смены программ.
Режим Hz / V, доступный в модели предшественника MCV1, недоступен в MCV4 из-за многих проблем, связанных с нелинейной характеристикой Hz / V. Но некоторые синтезаторы, обычно использующие Hz / V, могут управляться с помощью V / Oct (например, Korg MS10 / MS20).
Если вы хотите использовать все 4 аналоговых управляющих напряжения, вам понадобятся 2 специальных кабеля со стерео 1/4 "разъемом на одном конце (сторона MCV4) и два монохромных разъема 1/4" на другом (со стороны синтезатора).
