Какие кабели достойны вашего оборудования и почему? Презентация OYAIDE NEO D+.
Если он ниже, то оборудование не получит достаточной чистоты сигнала, с которой оно могло бы работать. И наоборот, не стоит тратить деньги на особенно качественный провод для оборудования низкого класса, оно исказит ваш чистый сигнал.
Японская фирма OYAIDE стала довольно обсуждаемой в музыкальных кругах после выпуска их линейки кабелей «NEO D+». Эти кабели ориентированы на диджеев и музыкантов и соответствуют понятиям максимального качества. Если эти провода стоят ваших приборов, то, возможно, стоит раскошелиться.
Потому и захотелось рассказать почему кабель – это важно.Из чего состоит аудио кабель?
Например, одножильный «моно» аудио кабель состоит из двух проводников – центральный (сигнал) и внешний, оплеточный (заземление). Заземление, служит также и как экран, не позволяя внешним магнитным факторам воздействовать на сигнал в центральном проводнике. Между этими проводниками и снаружи их находятся материалы:
Изолирующие - для предотвращения протекания тока между центром и оплеткой.Структурные эластичные – для прочности, гибкости проводов.
В более серьезных проводах используют дополнительные промежуточные слои - для предотвращения внутреннего и внешнего трения, усиления экранирования, усиления изоляции.
У кабелей есть несколько основных характеристик, влияющих на качество передачи сигнала, гибкость и долговечность.
Провод:1. Размер сечения проводника.
2. Длина проводника.
3. Чистота металла проводника.
4. Материал изоляции.
5. Материал экрана.
6. Структура проводника.
Разъем:
7. Металлы контактов и напылений.
8. Металлы припоя.
1. Размер сечения проводника:
Диджейское и студийное оборудование принимает и пускает друг к другу слабо усиленный сигнал. Для него соответствует сечение примерно 0,3 – 0,8 мм в диаметре. Чем мощнее сигнал, тем больше должно быть сечение для целостной передачи сигнала, но не больше нормы, тк увеличение сечения увеличит и физическую емкость проводника, а это добавит искажений.
Вывод: не больше и не меньше. Но лучше с небольшим запасом :)
2. Длина проводника:
Чем больше длина, тем больше сопротивление проводника и следовательно – ослабление сигнала, который, вместе с приобретенными помехами и наводками снова на каком-то этапе придется усиливать. Причем, чем длиннее провод, тем больше этих помех и наводок.
Вывод: лучше короче.
3. Чистота металла проводника.
Современные высококачественные кабели, как правило, изготавливают из очищенной бескислородной меди, обеспечивающей лучшее качество звучания. Окисленные кристаллы меди являются барьерами для сигнала, и чем их меньше, тем сигнал чище. Японский ученый, профессор Оно, разработал технологию максимальной очистки, имя профессора фигурирует в названии этого класса меди - Pure Copper Ohno Continuous Casting (PC-OCC). Такой класс используется в OYAIDE NEO D+.
Чистота металлов влияет также и на долговечность кабеля. Металлы с примесями быстро изнашиваются.
4. Материал изоляции.
Самый непроводящий материал – это его отсутствие, то есть вакуум) Близкий к нему – воздух можно обеспечить между проводниками, поэтому в лучшем случае дополнительно используют тканевые нити или оболочку из микрофибры, которые в своей структуре содержат много воздуха. Основную же изоляцию составляют сверхмалопроводящие полимеры, в основном поливинилхлорид, полиэтилен, реже – тефлон и вспененный полиэтилен, из-за своей дороговизны, и полиолефин, используемый в кабелях OYAIDE NEO D+.
5. Материал экрана.
Экран делается как правило из более дешевой меди, тк по нему не передается сигнал. В тоже время медь способна создавать надежную защиту от внешних магнитных полей, если она равномерно и плотно сплетена вокруг изолирующего слоя, не имеет пропусков и брешей. В дорогих кабелях прибегают к дополнительным оборачивающим слоям из алюминиево-майларовой или другой тонкой и прочной проводящей фольги. Плотное плетение экрана снижает гибкость кабеля, поэтому хорошо, когда это компенсируется амортизирующими свойствами и эластичностью полимерных частей.
6. Структура проводника.
Сигнальный проводник зачастую разделяют на несколько (2 и более) жил. Жилы при этом изолируют друг от друга. Это позволяет добиться лучшего звука. Связано это с тем, что ток движется ближе к поверхности проводника, оставляя центральную часть неактивной, и в разделенном на множество жил или максимально плоском проводнике – площадь поверхности (и движения электронов) увеличивается. А чем больше полезная площадь, тем меньше сопротивление и меньше потерь в сигнале.
Можно добавить, что топовые кабели, где применены большинство вышеописанных технологий могут работать десятки лет, без нарушений в качестве передачи сигнала. Но гораздо раньше сигнал может ухудшиться с износом разъемов. Эти проблемы связаны с качеством металлов контактов и припоя.
7. Металлы разъемов.
Главная проблема в разъемах - их эрозия. Этому способствует напряжение, проходящее через них и влажный воздух. Часто подключая/отключая разъемы мы наносим небольшие повреждения на поверхности контактов и провоцируем еще большее ржавление. Эти даже мелкие участки сильно искажают сигнал. Контакты как правило делают из меди (в разъемах OYAIDE используют особый бронзовый сплав) и чтобы предотвратить его быструю эрозию на них наносят напыление из благородного металла, задача этого металла - обезопасить контакт от окисления и не окислиться самому. Золото в малой степени подвержено ржавлению, оно не идеальный вариант, но в большинстве случаев его напыления достаточно. Толстый слой позволяет дольше избегать эрозии.
Лучше всего для этого применения подходит родий. Он гладкий и жесткий, не подвержен ржавчине и эрозии, но очень дорог. Родиевое покрытие применяется исключительно в самых дорогих кабелях. К сожалению, на дешевых разъемах в качестве покрытия применяется никель или же никель с добавлением мягкого золота для окраски. Никель имеет свойство намагничиваться и намного уступает жесткому золоту, палладию и родию.
8. Металлы припоя.
Подобранный с тщательностью состав припоя не оказывает влияния на паечные поверхности, не вносит искажений в сигнал, обладает наивысшей электропроводностью, удобен при пайке, не окисляется. Припой OYAIDE SS-47 содержит чистое олово с минимальным количеством каких-либо примесей (чистота 4N - 99,993%) и небольшую часть серебра и меди, что улучшает прочность и электропроводность. Это высочайшие показатели класса Hi-End.
USB и FireWire
Также нужно уделить внимание USB и другим цифровым кабелям высокого класса. Здесь, при передаче цифрового сигнала, говорить о его «чистоте» будет глупо. Разница в скорости есть, но также незначительна. В пользу качественных цифровых кабелей можно сказать с уверенностью, что такие кабели максимально долговечны и стабильны при больших нагрузках. Это наиболее важно когда у вас серьезное выступление и иногда звуковые интерфейсы могут неожиданно прерывать свою работу при больших температурах и объемах информации. На студии и для Hi-Fi мощных приборов также требуется стабильность и высокая пропускная способность цифровых кабелей.
В конце этого экскурса подробнее о провокаторе этой статьи – японской OYAIDE.
Компания без фанатизма, но собрала большинство технологий воедино и начала производить часто используемые в студии и на выступлениях кабели, а именно - серию NEO D+.
Инженеры Oyaide утвердили три класса качества B, A и S, по возрастанию. Каждый класс призван соответствовать уровню вашей аппаратуры, чтобы почувствовать разницу в звуке. Качество в каждом классе достигается благодаря использованию технологий, часть которых описана в статье.
Пробежимся по моделям OYAIDE NEO D+:

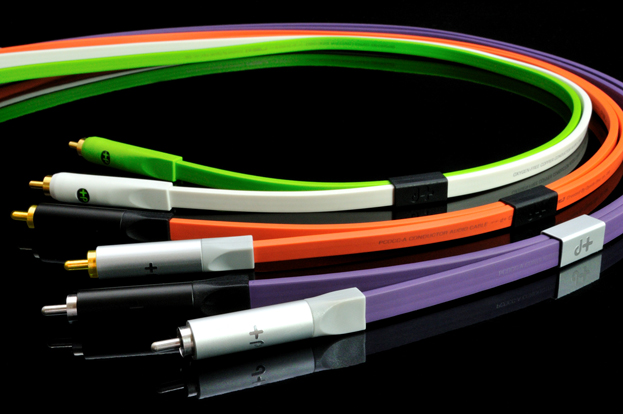

OYAIDE NEO D+ RCA Class B, A, S – RCA «тюльпаны» по два на каждой стороне, провода скреплены подвижными стяжками. Не подходят для подключения Phono сигнала, в виду своей структуры.
Класс B соответствует DJ оборудованию высокого класса и студийному оборудованию домашнего уровня. Класс А и S соответствует студийному профессионального уровня и Hi-End звуковой аппаратуре. Позвоните нам для более подробной консультации.

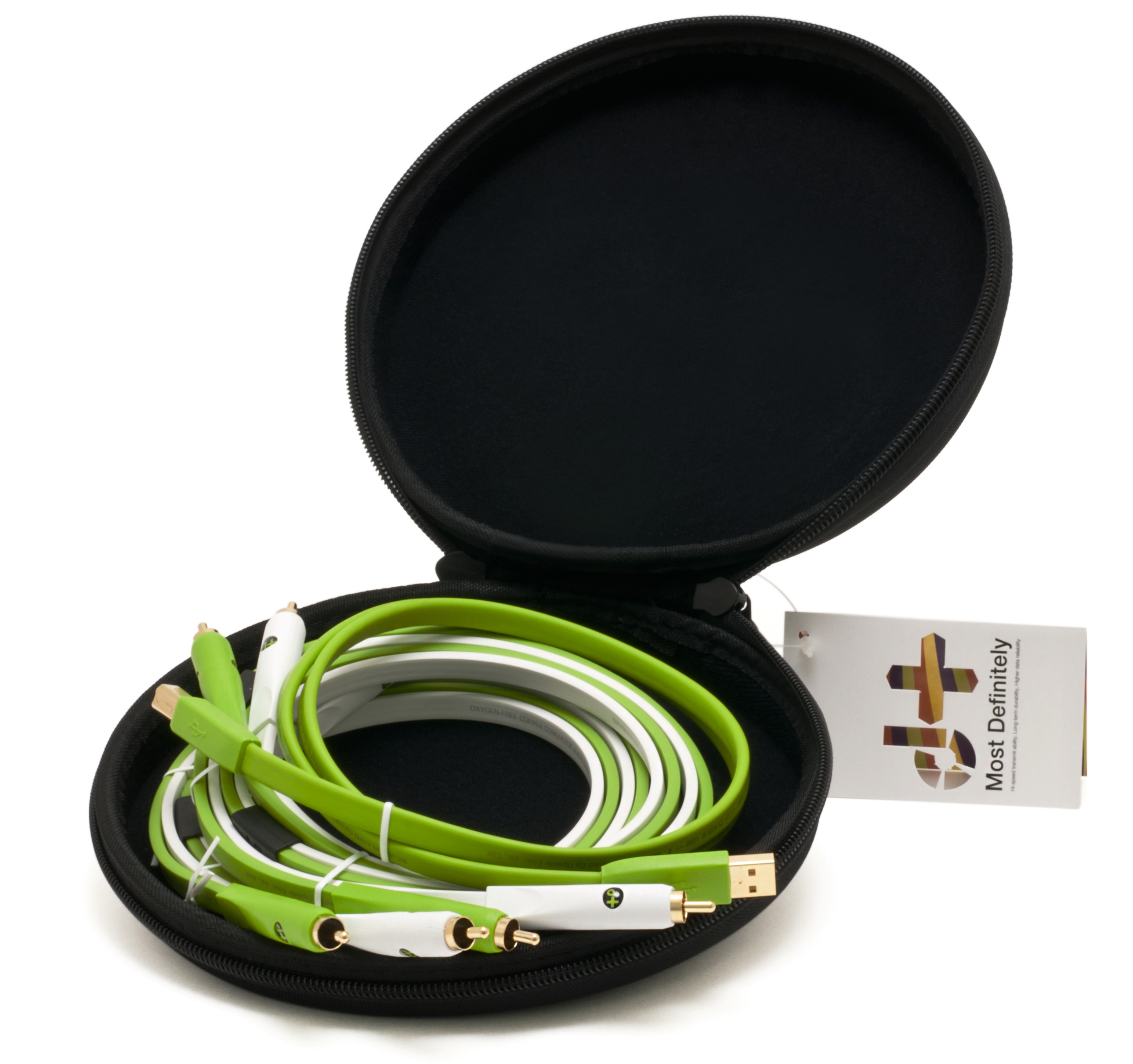

Есть более экономные сборные комплекты для цифровых диджеев OYAIDE d+ class B DJ set 1m – это набор из двух RCA парных кабелей, USB кабеля и кейса для переноски и хранения. OYAIDE Neo d+ RCA class B 1m DUO - набор из двух RCA парных кабелей.

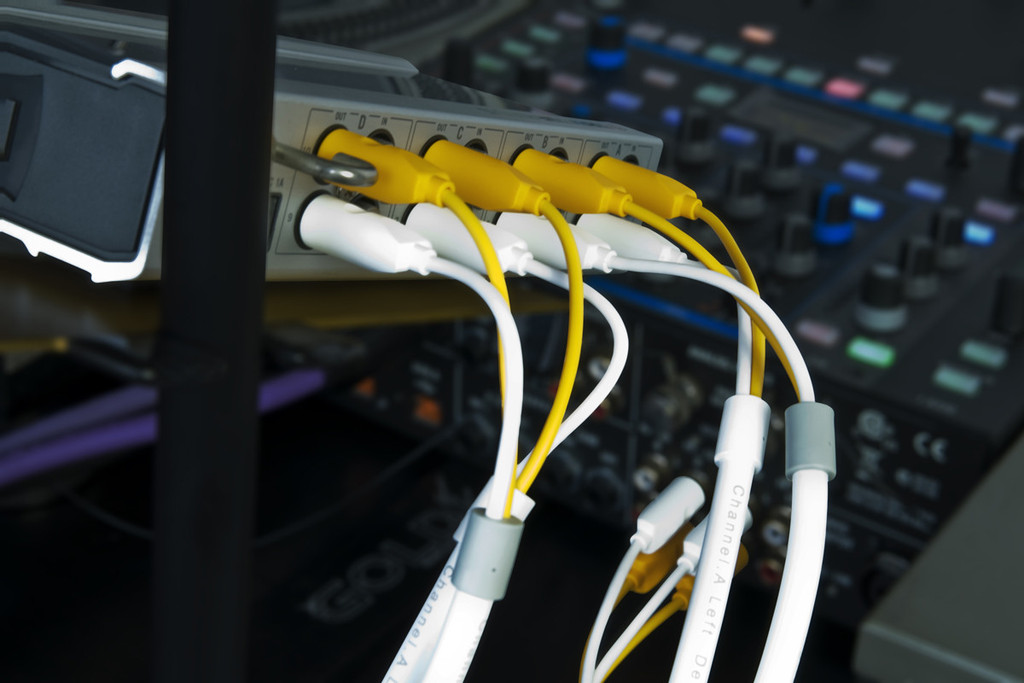

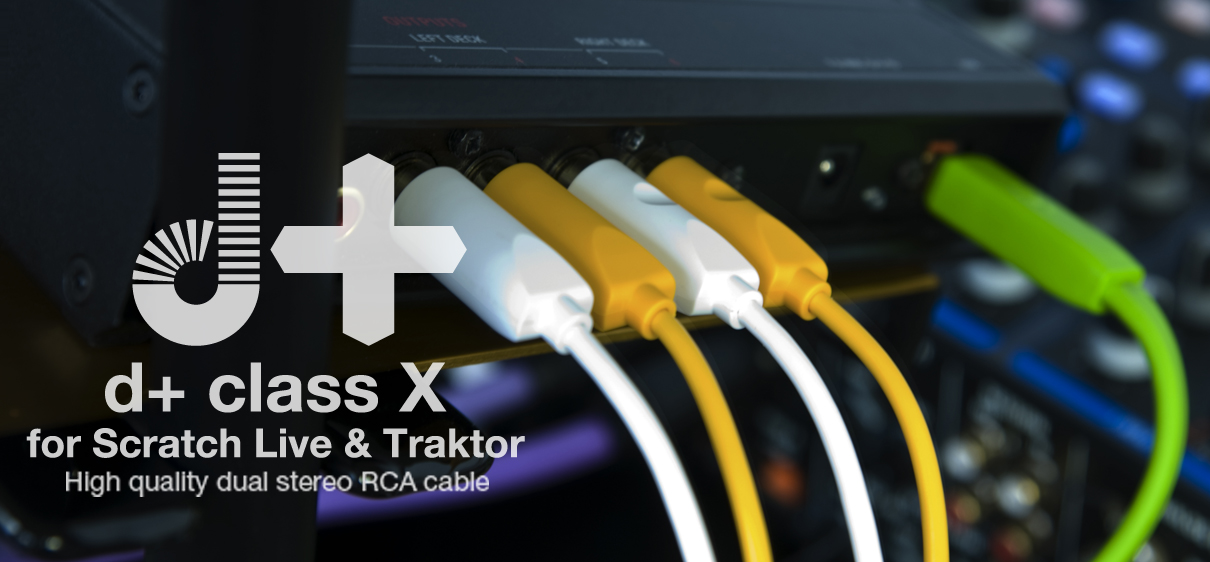

OYAIDE NEO D+ RCA Class X – схожий с B класс, RCA «тюльпаны» по четыре на каждой стороне, скреплены жесткими стяжками и разработаны специально для подключения Timecode систем от интерфейса к микшеру, именно эта часть коммутации требует качества.

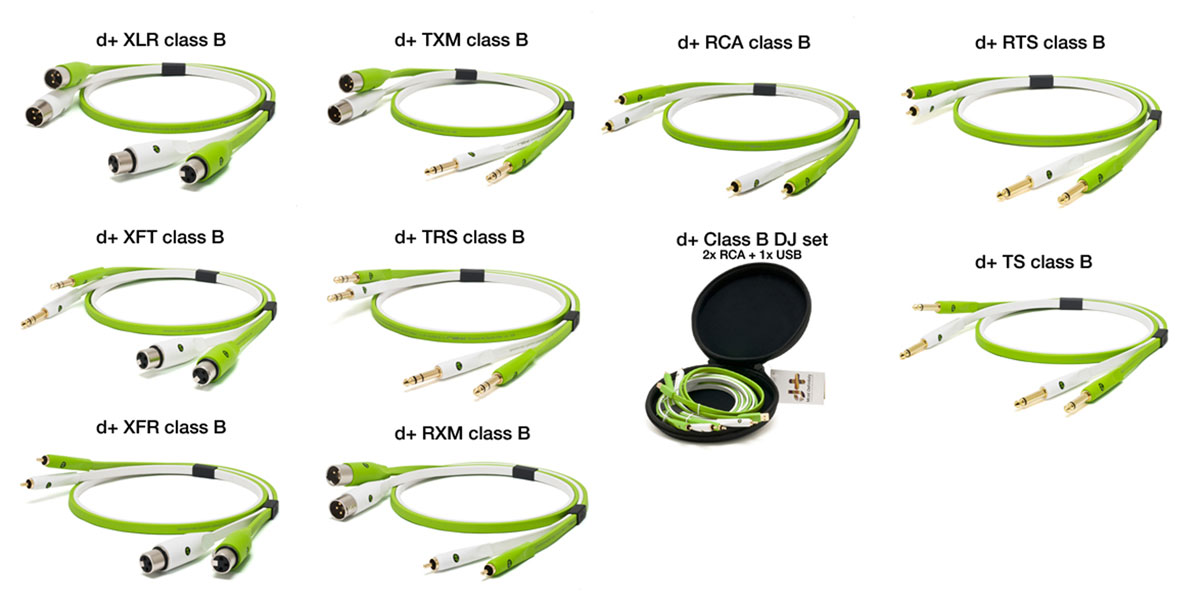

OYAIDE NEO D+ RXM Class B
OYAIDE NEO D+ TRS Class B
OYAIDE NEO D+ TS Class B
OYAIDE NEO D+ TXM Class B
OYAIDE NEO D+ XFR Class B
OYAIDE NEO D+ XFT Class B
OYAIDE NEO D+ XLR Class B
– кабели с разъемами JACK STEREO, JACK MONO, XLR, RCA в разных комбинациях.

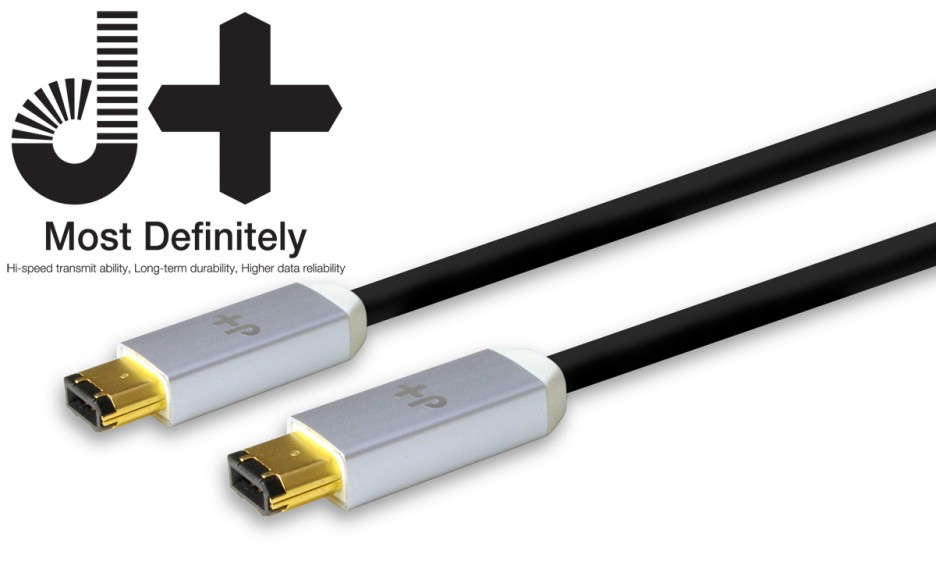

OYAIDE NEO d+ FireWire

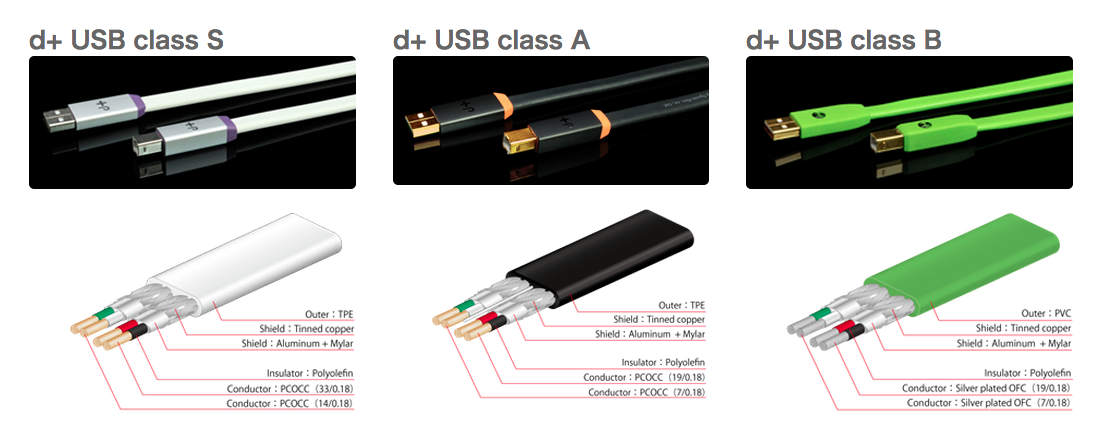

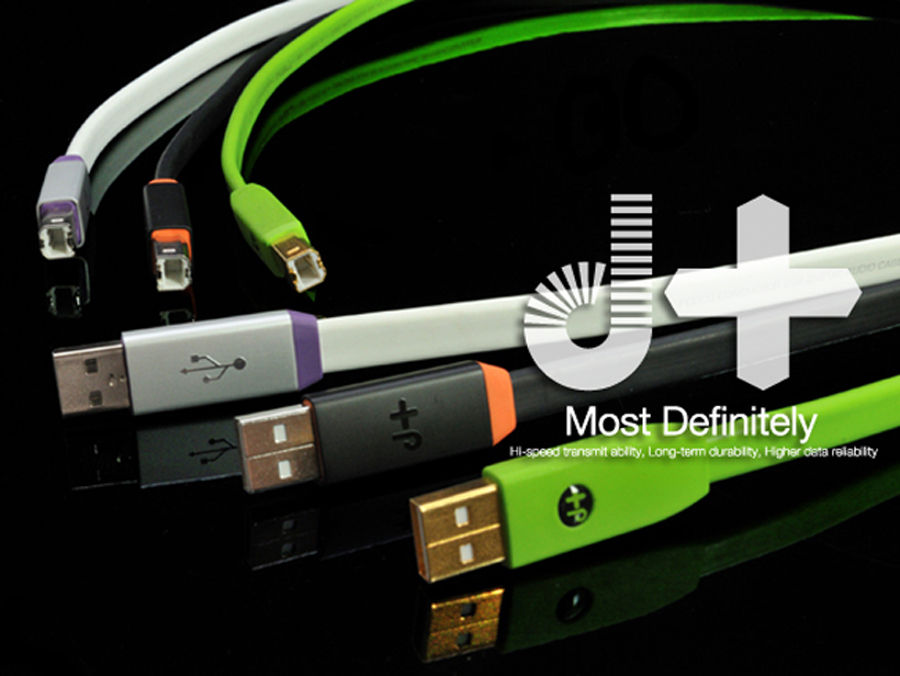

OYAIDE NEO d+ USB Class B, A, S.
– цифровые кабели USB и Firewire.
С характеристиками и внешним видом всех кабелей ознакомьтесь в нашем каталоге:
AUDIO:www.allfordj.ru/~tOa2c
www.allfordj.ru/~8cicv
И помните, главное – не кабели, а ваш скил)
Спасибо за внимание, статью подготовил Вавилов Дмитрий, ALLFORDJ Moscow.
