Что внутри Teenage Engineering OP-Z

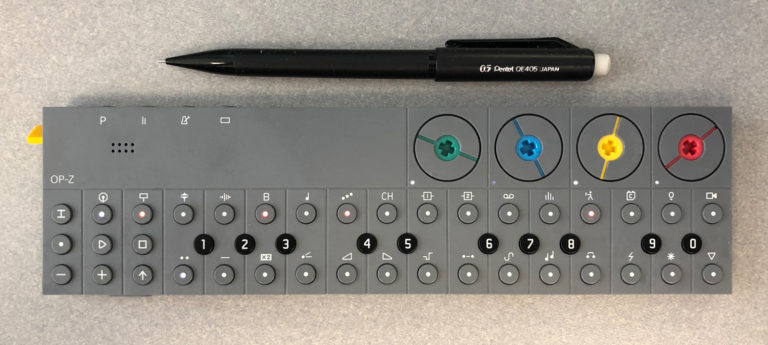

Портативное устройство толщиной всего 10 мм, невероятно маленькое.

Заднюю панель можно легко снять вращением ножек. Внутри находится аккумулятор. Немного удивляет, что слот расширения содержит крепление для телефона, который можно прикрепить к задней панели устройства. Очень продуманная деталь, учитывая то, как сильно расширяется функционал OP-Z при работе с телефоном.

Аккумулятор (слева) и крепление для телефона (в слоте расширения, в центре)

Аккумулятор и заглушку слота расширения можно снять:

Под батареей находится небольшая пасхалка: рисунок, который отправили на космическом корабле Pioneer в открытый космос.

Так выглядит слот расширения. Между слотом и аккумулятором есть небольшой разрыв. Скорее всего, оно предназначено для подключения дополнительной батареи.

По контактам слота расширения ничего интересного. Два контакта заземления (подключенные к отрицательной клемме аккумулятора) и два контакта, которые выглядят так, будто они должны обеспечивать питание модуля… но, похоже, они этого не делают (даже при работе секвенсора с включенным портом расширения). На других контактах не было никакого напряжения, кроме одного с 1,8 В. Так что пока рано делать какие-либо выводы о том, какие модули можно ожидать в будущем.

На верхней половине корпуса закреплены кнопки, светодиоды и ручки для поворотных энкодеров.

Клавиатура намертво припаяна к корпусу - пластик расплавлен более чем в 20 местах, так что на замену корпуса на более прочный рассчитывать не стоит. Это, кстати, объясняет, почему клавиатура такая тугая, и затрудняет ремонт отдельных кнопок. Скорее всего, в случае неисправности нужно будет менять всю верхнюю панель.

Плоский кабель, подключенный к желтой ручке питания и громкости, немного сдавлен. На картинке внизу можно также увидеть, как расплавленный пластик корпуса удерживает плату. Конечно, хотелось бы видеть там крошечные винты, но так, скорее всего, вся конструкция станет немного толще:

Переключатель имеет разъем, поэтому его можно сменить отдельно от передней крышки, как и саму желтую ручку.

Энкодеры выполнены очень качественно. В OP-Z это магниты, помещенные в шарикоподшипники... такая конструкция должна работать вечно! Обратите внимание, что свет выполнен на основе гибкой электроники.

Это основной модуль внутри корпуса. Он подключается к верхней половине с помощью одного ленточного кабеля.

Разъем USB-C и разъем для наушников подключены гибкими кабелями, поэтому они не оборвутся, если потянуть за них. Если же они сломаются, их придется заменить вместе с основной гибкой цепью, проходящей между левой и правой половинами устройства. Под этим шлейфом скрыта дополнительная плата питания и заземление клавиатуры для защиты от статического электричества.

Слева и справа располагаются микросхемы для магнитных энкодеров. Это микросхемы IC Haus TW11 малой мощности и разрядностью 10 бит (это означает, что они могут считывать 1024 различных углов по кругу).

В центре находится bluetooth-антенна и Bluetooth-системаNordic Semiconductor NRF52832.

Плата DSP рассеивает наибольшее количество энергии. Эта плата 5 версией:

Основные компоненты:

Ну и, наконец, микрофон и двухцветный светодиод на гибкой плате, обернутой вокруг устройства.

John Maushammer
boulderhackerspace.com
