Minijack официально пригоден для передачи MIDI
22 августа 2018 18:31
// Музыка и события
Годами производители использовали minijack для передачи MIDI, но официальных указаний как это делать не было. Теперь всё изменилось, у соединения появился стандарт.

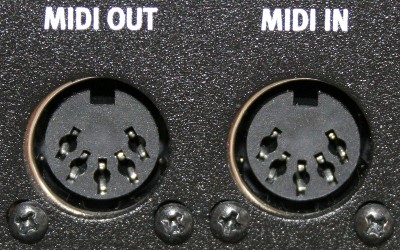

MIDI стандарт, который de facto появился в 80х, подразумевает использование объёмного разъёма. 5-пиновый DIN разъем, названный так в честь немецкого стандартного разъёма, когда-то служил для иной коммутации. Сегодня его легко найти на MIDI девайсах. Он основательный, проверенный временем и… слишком большой для небольших устройств.
Производители решили проблему с помощью 3.5мм minijack'a и переходников «в комплекте». Только, вот незадача! Так как стандарта нет, точных рекомендаций по подключению никто дать не может. Соединение по джеку называется TRS, так как имеет три контакта Tip, Ring, Sleeve (кончик, кольцо, гильза). Для MIDI нужно 3 контакта, но совершенно точно можно сказать, что некоторые производители использовали их по своему.
Старт был дан примерно в 2011, когда любители начали мастерить свои переходники. Время шло, и в итоге мы получили два негласных стандарта: KORG, Akai и иные; Novation, Arturia и иные.
Хорошие новости! Теперь у нас есть стандарт от Ассоциаиции Производителей MIDI (MIDI Manufacturers Association/MMA). Плохие новости! Победил стандарт KORG, так что прости, BeatStep Pro.
Рекомендательный документ ничего не говорит о размере — можно использовать любой TRS. Раньше это был 3.5мм minijack, так как выяснилось, что 1/4″ джеки могут вызывать проблемы при использовании. Документ MMA рекомендует использовать специализированную проводку с витой парой c попарным экранированием, но, скажем по секрету, скорее всего пойдут и обычные аудио кабели, хотя они могут искажать сигнал… Лучше действительно использовать нечто специализированное.
Витой чего? По сути речь идёт о паре скрученных проводов с дополнительной изоляцией (если интересно, Wiki в помощь).
Рекомендации были приняты MMA совместно с Ассоциацией Индустрии Музыкальной Электроники (Association of Musical Electronics Industry/AMEI).
Ссылка на спецификацию.
Оригинальная статья.
